Кабели предназначены для одновременной передачи высокочастотного сигнала (категория 5е) и подключения питания или управления
Конструкция:

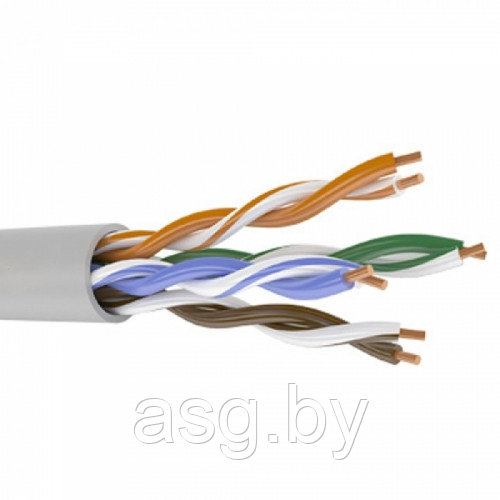

• Lan кабель - кабель витая пара для структурированных кабельных систем предназначен для передачи сигналов с частотой до 100 МГц (категория 5е) в сетях по стандарту ИСО/МЭК 11801при рабочем напряжение до 145 В переменного тока. Пары с однопроволочными проводниками диаметром 0,52 мм, с изоляцией из сплошного полиэтилена, имеющей цветовую кодировку;
• жилы питания – гибкие токопроводящие жилы класс 3 по ГОСТ 22483 сечением 0.50 или 0.75 мм². Рабочее напряжение до 250В переменного или постоянного тока;
• в общей внешней оболочке из ПВХ пластиката – для внутренней прокладки;
• в общей внешней оболочке из светостабилизированного полиэтилена П/Э – для наружной прокладки. По допустимому напряжению в жилах питания.
В конструкции кабеля в качестве жил питания применены провода НВМ с рабочим напряжением 600В. То есть конструктивно по жилам питания возможна передача до 250В переменного тока.
Ни один нормативный или справочный документ не дает однозначных указаний о передаче по подобным кабелям переменного тока, т.е. совместного расположения LAN кабеля и силовой цепи. Накопленная информация от потребителей и результаты измерения высокочастотных параметров кабеля при подключении напряжения 220В переменного тока позволяют сделать вывод о малом взаимном влиянии 2-х цепей. Конечно, влияние будет различным в зависимости от используемого оборудования, протокола передачи, длины линии.
Необходимое условие использования напряжения 220В переменного тока для неэкранированных кабелей - подключение к сети через сглаживающий сетевой фильтр. В условиях повышенного воздействия электромагнитных полей необходимо применять экранированные кабели, в «сложных случаях» кабели с двойным экраном.
